Knappar, givare och LEDs
Tryckknappar
- Avstudsad tryckknappsmodul 2x1 . Två avstudsade tryckknappar i en modul
- Bara en enkel tryckknapp
Tangentbord

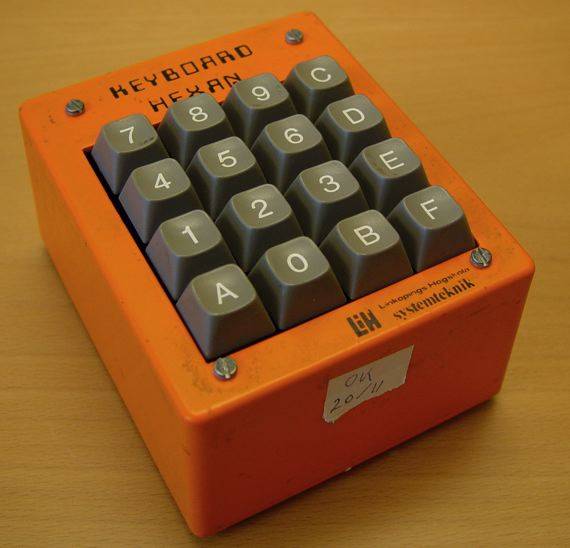

HEX-tangentbord
Hexadecimalt tangentbord för anslutning till egen sladd eller dockning till DTMF-tonsändaremodulen. Den har fem utsignaler: Fyra bitar binärt data och en STROBE-signal som går hög då knapp är nedtryckt och data finns att läsa av. OBS, följande bennumrering beskriver den ände av keyboard-kabeln till HEXAN som ansluts till virkortet: 1:VCC 2:STROBE 3:D0 4:NC 5:D1 6:NC 7:D2 8:GND 9:D3 10:NC (NC - No Connection, dvs ansluts ej). Se FAQ Q1 för hur man räknar anslutningarna på kontaktdonet.
Givare
- ALPS , Pulsgivare med vred
- Analog Joystick
- Rotationsencoder , med inbyggd tryckknapp och RGB-lysdiod
LEDs
(to be continued)
